ZAZ-060-BR

大容量指纹模块

描述:

ZAZ-060-BR指纹模块系金年会 科技推出的大容量指纹模块,以高速DSP处理器为核心,结合具有公司自主知识产权半导体指纹传感器,具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。
在易用性、耐用性指标上表现突出,传感器稳定且使用寿命超长,对于高低温、风沙等恶劣条件有很好的适应性,结合我公司指纹算法,对手指干、开裂、脏、湿等状况可正常采集并且有良好的比对效果。


联系我们
产品介绍

产品特性


手印录入:录入手印形象,保管为RAW、BMP等数据显示模式。


验证筛选:支持系统1:1和1:n的筛选筛选,使用的存贮在组件电脑内存中的指纹图进行验证


特性治理 :对信息采集到的指纹验证密码来治理 ,转成指纹验证密码特性数据表格


功能储备:将指纹验证功能储备在板块内存条中


防伪标技能高:享有较弱的分辨假指紋的技能


适宜性强:在指尖缺水、皲裂、脏污、受潮等情况下下均能正常的获取指印,具备不错的适宜性。


有利规划设计:要求UART/USB接口方式,作为Android、Windows、Linux源程序代码SDK

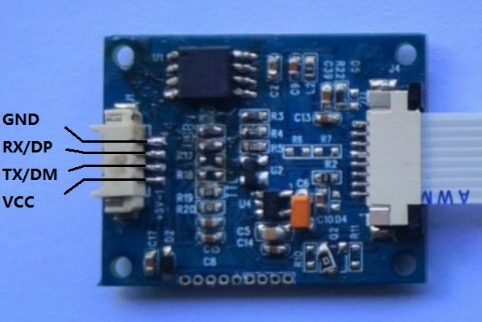

接口定义


包块上电后,开始热作耗资约200ms。再次时期,包块不了反映出自主机设备的操作命令。


UART接口的引脚定义如下:


序号顺序

英文名字类型的的功能描述英文





1VCC外接电源键盘输入正电发送端子排(DC 5V±10%)
2TXD信息视频传输(TX)电源模块的TX引脚(3.3V-TTL逻辑思维)
3RXD信息发收(RX)模块电源的RX引脚(3.3V-TTL形式逻辑)
4GND外接电源和卫星信号一定接地主机电源和走势接地极


USB接口的引脚定义如下:


项目编号俗称类别功用分析



1VCC电原读取正电源模块显示接线端子排(DC 5V±10%)
2D+正手机信号线USB数剧负极移动信号线
3D-负预警线USB参数负极4g信号线
4GND供电和数据的接地供电和的信号等电位连接


产品技术参数


类型参数指标参数描述
电气参数通信接口USB1.1/2.0 或UART波特率57600bps(默认)
工作电压DC-5V(电压范围5V±10%)
供电电流
55毫安(典型值)
基线感应电流80毫安
传感器传感器类型电容式传感器
按压类型
平面按压
使用寿命大于100万次(按厂家规格提供)
传感器尺寸20.4 x33.4mm
图像像素208 * 288像素
图像分辨率500 dpi
灰度8位灰度,256级
指纹算法指标收集时间< 0.25年代
比较法1:1或1:N
比较的时间< 0.1 s (1:1)
< 1.3 s (1:1000)
指纹特征值长度512个字节
指纹容量5000枚
安全级别从低到高,安全级别为1 ~ 5
认假率(FAR)< 0.001%(安全级别:3)
拒真率(FRR)< 0.5%(安全级别:3)
操作环境工作温度推荐工作温度:-30~60C°限制温度:-30~70C°
储存温度-30~70C°,建议储存温度:-10~20C°
操作湿度20 ~ 90% RH
存储湿度建议存储湿度:20~80% RH

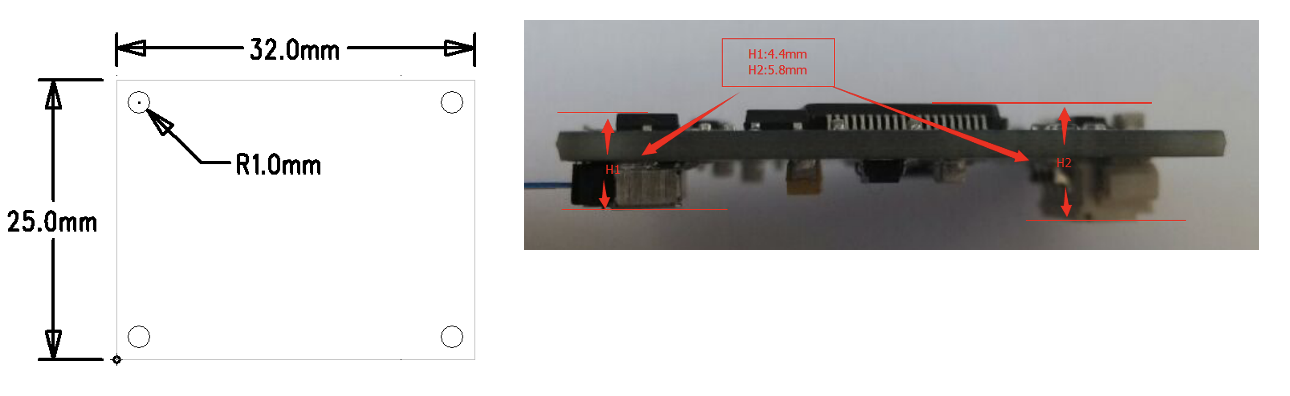

产品尺寸图
